皮帶機托輥拆換全流程深度指南

引言

皮帶機作為現代工業中最常見的連續運輸設備,廣泛應用于礦山、冶金、電力、港口、建材、化工、糧食等行業。在整個系統中,托輥雖然是最基礎、最常見的部件之一,但卻承擔著支撐輸送帶和物料重量、降低運行阻力、保證皮帶平穩運行的重要作用。
統計數據顯示,托輥數量通常占到皮帶機總成本的 35%–45%,而日常維護量更是超過輸送機零部件總維護量的一半。由此可見,托輥的狀態直接決定了皮帶機的運行效率與壽命。

在長期運行中,托輥由于摩擦、載荷、環境等因素影響,難免出現磨損、卡死、偏轉、異響等問題。如果不及時處理,不僅會導致輸送帶加速磨損,還可能引發跑偏、斷帶甚至停產事故。因此,掌握皮帶機托輥拆換的科學方法,對提升設備安全性和降低運維成本具有重要意義。

本文將從托輥的作用與分類、常見損壞原因、拆換流程、注意事項、維護保養到行業實踐案例,全方位介紹托輥拆換的知識,幫助企業建立系統化的設備管理體系。


一、托輥的作用與分類

1. 托輥的主要作用

  1. 支撐輸送帶與物料重量:保證輸送帶保持合理的形狀和張力。

  2. 降低運行阻力:高質量托輥能有效減少摩擦,降低能耗。

  3. 引導輸送帶運行方向:調心托輥可防止皮帶跑偏。

  4. 緩沖沖擊:緩沖托輥在落料點減輕皮帶受力。

  5. 延長皮帶壽命:減少皮帶磨損,提高整體運行穩定性。

2. 托輥的常見分類

根據功能不同,托輥可分為:

  • 槽形托輥:支撐承載段輸送帶,承載能力強。

  • 平行托輥:用于回程段,結構簡單。

  • 緩沖托輥:安裝在落料點,保護皮帶。

  • 調心托輥:防止皮帶跑偏。

  • 自清潔托輥:減少粘料和積灰。

  • 陶瓷托輥、高分子托輥:耐磨、防腐,適用于惡劣環境。

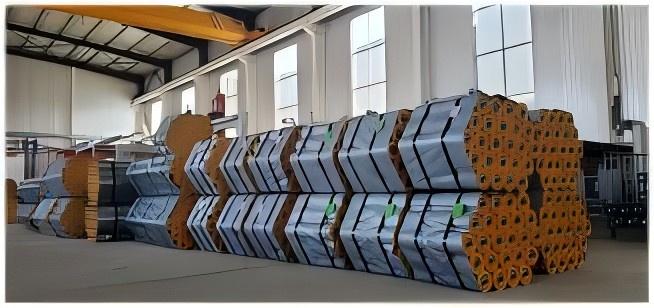

托輥的作用與分類

二、為什么需要拆換皮帶機托輥?

托輥的工作環境通常非常惡劣:粉塵、濕度、沖擊載荷、長時間運轉,都會造成其損壞。常見原因包括:

  1. 軸承損壞:潤滑不足或雜質進入導致卡死。

  2. 表面磨損:金屬托輥長期運行導致輸送帶刮傷。

  3. 托輥偏心:受外力撞擊或制造精度不足,引起振動。

  4. 腐蝕生銹:潮濕或化學腐蝕環境下托輥壽命縮短。

  5. 異常噪音:托輥內部零部件松動或破裂。

如果不及時更換,會造成:

  • 輸送帶跑偏,增加維護難度;

  • 輸送帶劃傷,縮短壽命;

  • 設備能耗增加,運行成本上升;

  • 可能引發皮帶撕裂甚至停機事故。

因此,企業應建立托輥巡檢制度,一旦發現問題及時拆換。


三、皮帶機托輥拆換的完整流程

在更換托輥時,必須嚴格遵守安全規范,操作步驟一般包括:

1. 停機與斷電

  • 停止輸送機運行,切斷電源;

  • 設置安全警示標志;

  • 確認輸送帶處于靜止狀態。

2. 確認更換位置

  • 通過人工巡檢、熱成像檢測或振動監測,確認損壞托輥的位置;

  • 標記托輥,避免誤操作。

3. 松弛輸送帶張力

  • 使用張緊裝置或輔助工具,降低輸送帶張力;

  • 在需要時,可借助千斤頂支撐輸送帶。

4. 拆卸托輥

  • 使用專用工具松開固定裝置;

  • 小心取出托輥,避免損傷托輥架和輸送帶。

5. 安裝新托輥

  • 將合格托輥安裝到位;

  • 確認托輥轉動靈活;

  • 保證托輥與輸送帶保持平行。

6. 校正與調試

  • 調整托輥位置,確保皮帶不跑偏;

  • 張緊輸送帶,空載運轉試驗。

7. 恢復運行

  • 檢查無異常后,恢復正常運行;

  • 將拆換記錄歸檔,便于后續管理。

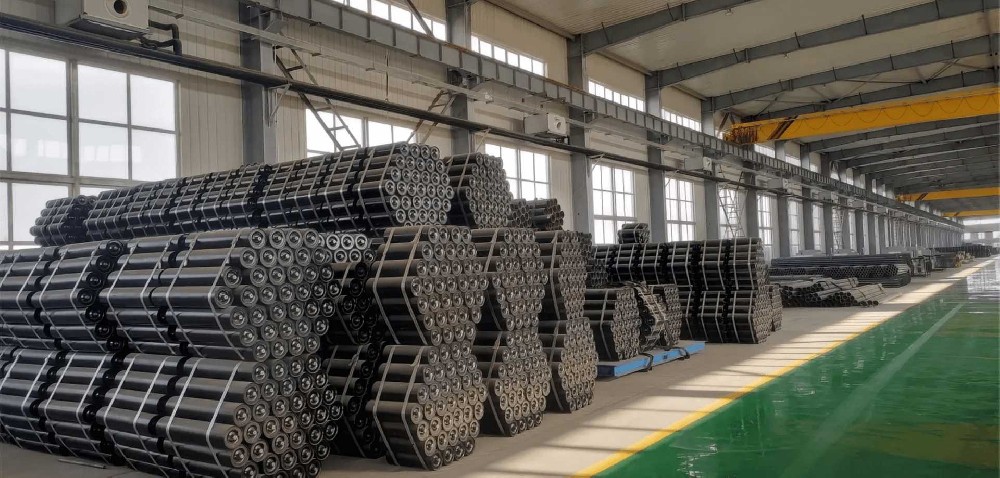

托輥拆換的注意事項

四、托輥拆換的注意事項

  1. 嚴禁帶負荷更換:否則可能造成人員傷害或皮帶損壞。

  2. 使用合格配件:避免因低質托輥頻繁故障。

  3. 潤滑到位:新托輥必須檢查潤滑脂是否充足。

  4. 保持清潔:防止灰塵進入軸承。

  5. 工具規范:必須使用專用扳手和吊具,避免野蠻操作。

  6. 記錄在案:每次更換應登記型號、數量和原因。


五、托輥維護與保養策略

為了降低托輥更換頻率,企業應采取以下措施:

  1. 定期巡檢:建議每周檢查一次,每季度進行全面檢修。

  2. 狀態監測:采用溫度傳感器、聲音監測、紅外測溫等手段。

  3. 清潔與防護:定期清理落料點、加裝防護罩。

  4. 潤滑管理:合理制定潤滑周期,一般 500–1000 小時補充一次。

  5. 選用高性能托輥:如陶瓷托輥、自潤滑托輥,適合惡劣工況。

  6. 備件管理:建立托輥備件庫,避免因缺件造成停機。


煤礦皮帶機托輥更換

六、行業應用案例

案例1:煤礦皮帶機托輥更換

某大型煤礦企業,輸送距離超過 2 公里,每條皮帶機托輥數量達 5000 余只。因粉塵嚴重,普通托輥壽命不足 1 年。

  • 解決方案:采用高分子托輥,定期進行集中拆換;

  • 效果:托輥壽命延長至 3 年,維護成本下降 40%。

案例2:港口卸船皮帶機托輥維護

港口皮帶機輸送量大、運轉時間長,托輥磨損頻繁。

  • 解決方案:建立托輥巡檢制度,使用振動傳感器實時監測托輥運行狀態;

  • 效果:減少突發故障,保證裝卸效率。


七、常見問題FAQ

1. 托輥更換周期是多久?
取決于環境與托輥質量。一般 1–3 年更換一次,但惡劣工況下可能 6–12 個月。

2. 是否可以部分更換托輥?
可以。通常只更換損壞或磨損嚴重的托輥。但當同一段托輥磨損接近極限時,建議成組更換。

3. 如何判斷托輥是否需要更換?

  • 轉動不靈活或卡死;

  • 發出異常噪音;

  • 表面磨損、裂紋或變形;

  • 運行中導致皮帶跑偏。

4. 托輥更換時是否需要拆下輸送帶?
一般不需要。通過松弛張力或局部抬起輸送帶即可。

5. 如何降低托輥故障率?

  • 選用優質托輥;

  • 定期潤滑與清潔;

  • 合理設計落料點,避免沖擊集中。


結論

皮帶機托輥雖然只是輸送機中的“小零件”,但卻決定著設備能否高效、安全、穩定運行。通過科學的托輥拆換流程、嚴格的安全操作、合理的維護保養,企業不僅能減少停機時間,還能顯著降低運行成本。

在數字化與智能化發展趨勢下,越來越多的企業開始使用智能巡檢、在線監測等手段,提升托輥管理水平。未來,托輥更換將不僅是被動維修,更是主動預測與智能維護的一部分。

對于希望提升生產效率、延長設備壽命的企業來說,建立一套完整的托輥拆換與維護體系,無疑是保障競爭力的關鍵。
