在當今快速發展的工業領域，帶式輸送機憑借其結構簡單、運行平穩可靠、能耗低以及對環境污染小的顯著優勢，已成為國民經濟各部門不可或缺的重要設備。無論是礦山開采、港口物流、還是工廠生產線，帶式輸送機都以其高效、靈活的傳輸能力，為生產流程注入了強大的動力。本文將深入探討帶式輸送機的圖紙繪制要點、設計手冊的核心內容，并通過實際案例解析電機選型的關鍵步驟，為相關從業者提供全面而實用的指導。
一、帶式輸送機的組成分析
1. 基本構造

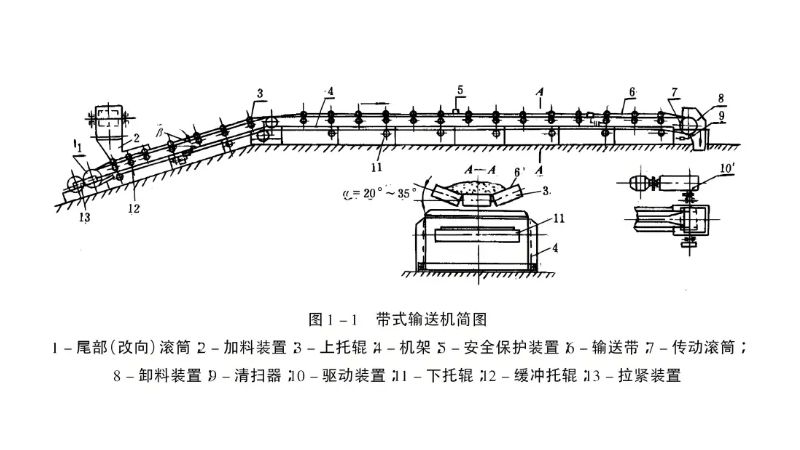

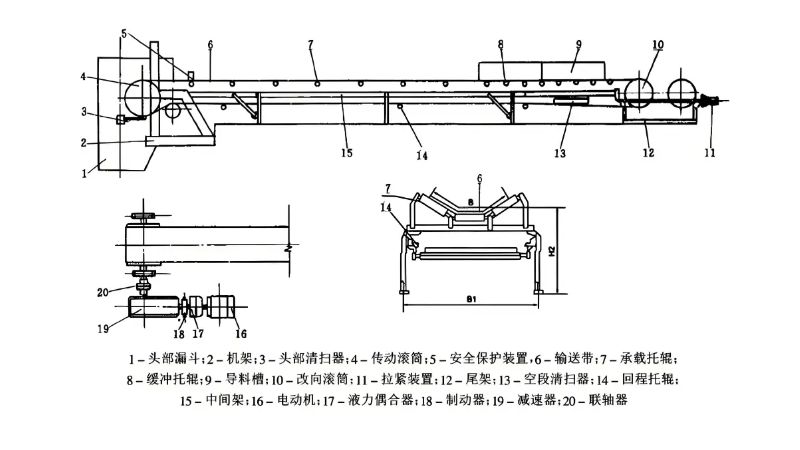

帶式輸送機主要由輸送帶、驅動裝置（包括電機、減速器等）、傳動滾筒、改向滾筒、托輥、張緊裝置、機架及電氣控制系統等部分組成。每一部分都緊密協作，共同確保輸送機的穩定運行。
2. 工作原理
電機通過減速器驅動傳動滾筒旋轉，滾筒表面的摩擦力帶動輸送帶運動，從而實現物料的連續輸送。改向滾筒則用于改變輸送帶的運行方向，托輥則起到支撐輸送帶和物料的作用，張緊裝置則用于調節輸送帶的松緊度，保證傳輸效率。
二、圖紙繪制要點
1. 精確尺寸標注
在繪制帶式輸送機圖紙時，必須精確標注各部件的尺寸，包括輸送帶寬度、長度、滾筒直徑、托輥間距、機架高度及寬度等，以確保生產制造的準確性。
2. 清晰的結構示意
圖紙應清晰展示輸送機的整體結構及各部件之間的相對位置關系，便于生產人員理解和組裝。同時，應注明關鍵部件的材質、規格及技術要求，確保設備性能達標。
3. 安全警示標識
在圖紙中應標注必要的安全警示標識，提醒操作人員在安裝、調試及使用過程中注意安全事項，防止意外發生。
三、設計手冊核心內容
1. 設計原則
設計手冊應明確帶式輸送機的設計原則，包括滿足生產需求、提高運行效率、降低能耗與成本、確保安全可靠等。同時，應考慮設備的可維護性和可擴展性，便于后續升級與改造。
2. 選型計算
手冊中應詳細介紹如何根據物料的性質（如粒度、密度、濕度等）、輸送距離、輸送量等參數進行電機、滾筒、輸送帶等關鍵部件的選型計算。特別是電機選型，需綜合考慮功率需求、轉速匹配、運行效率及經濟性等因素。
3. 安裝調試指南
提供詳細的安裝調試步驟和注意事項，幫助用戶正確安裝設備并進行初步調試，確保設備能夠順利投入運行。
四、電機選型案例
案例背景
某礦石加工廠需新增一條長200米、輸送量500t/h的帶式輸送機，用于將礦石從開采區輸送至破碎車間。
選型過程
確定功率需求：根據輸送量、輸送距離、物料性質及輸送帶阻力等因素，初步計算所需電機功率。考慮到輸送過程中的能量損失和備用功率，最終確定電機功率為160kW。
轉速匹配：根據輸送帶的設計速度和滾筒直徑，計算出所需電機的轉速范圍，并選擇與之匹配的電機型號。
經濟性評估：綜合考慮電機的價格、運行效率、維護成本及使用壽命等因素，選擇性價比最高的電機產品。
品牌與供應商選擇：選擇知名品牌、質量可靠的電機供應商，確保電機性能穩定、售后服務完善。
選型結果
最終選定某知名品牌的160kW變頻調速電機，該電機具有高效節能、運行平穩、易于維護等優點，能夠滿足該礦石加工廠的輸送需求。
結語
帶式輸送機的圖紙繪制與設計手冊是確保設備性能優良、運行可靠的重要基礎。通過本文的解析與案例分享，希望能夠幫助廣大從業者更好地掌握帶式輸送機的設計、選型與安裝調試技能，為企業的生產與發展貢獻力量。
